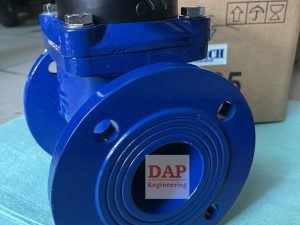

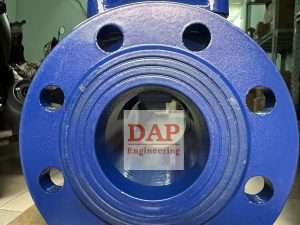

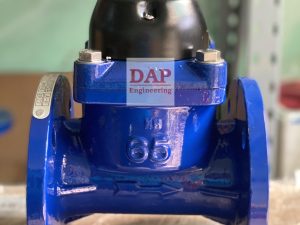

Đồng hồ nước thải Flowtech, Thân gang, nối bích PN 16 bar
Model: LXXG 50-300
Mặt số khô, truyền động từ tính, ISO 4064, Class A, Tmax 50 độ C

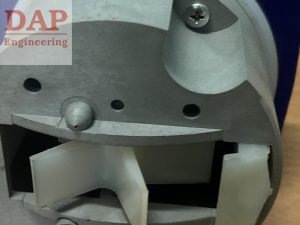

Cánh quạt dạng mái chèo, nằm trên đỉnh của dòng chảy, giúp đo nước có tạp chất một cách tối ưu, hạn chế kẹt cánh quạt
Thông số lưu lượng
|
Type |
Size (mm) |
Class |
qs
Overload Flow |
qn
Permanent Flow |
qt
Transitional Flow |
qmin
Min. Flow |
Min.
Reading |
Max.
Reading |
| m3/h | m3 | |||||||
| LXXG-50 | 50 | A | 30 | 15 | 4.5 | 1.2 | 0.0002 | 999,999 |
| LXXG-65 | 65 | A | 50 | 25 | 7.5 | 2.0 | 0.002 | 999,999 |
| LXXG-80 | 80 | A | 80 | 40 | 12 | 3.2 | 0.002 | 999,999 |
| LXXG-100 | 100 | A | 120 | 60 | 18 | 4.8 | 0.002 | 999,999 |
| LXXG-125 | 125 | A | 200 | 100 | 30 | 8 | 0.002 | 999,999 |
| LXXG-150 | 150 | A | 300 | 150 | 45 | 12 | 0.002 | 999,999 |
| LXXG-200 | 200 | A | 500 | 250 | 75 | 20 | 0.002 | 999,999 |
| LXXG-250 | 250 | A | 800 | 400 | 120 | 32 | 0.02 | 9,999,999 |
| LXXG-300 | 300 | A | 1200 | 600 | 180 | 48 | 0.02 | 9,999,999 |
Thông số kích thước
|
Type |
Size |
L
Length |
H
Height |
Connecting flange | ||
|
mm |
f D1
Outside diameter |
f D2
Bolt circle diameter |
Connecting Bolts
(n-M) |
|||
| LXXG-50 | 50 | 200 | 261 | 165 | 125 | 4-M16 |
| LXXG -65 | 65 | 200 | 271 | 185 | 145 | 4-M16 |
| LXXG -80 | 80 | 225 | 279 | 200 | 160 | 8-M16 |
| LXXG -100 | 100 | 250 | 289 | 220 | 180 | 8-M16 |
| LXXG -125 | 125 | 250 | 299 | 250 | 210 | 8-M16 |
| LXXG -150 | 150 | 300 | 319 | 285 | 240 | 8-M20 |
| LXXG -200 | 200 | 350 | 346 | 340 | 295 | 8-M20(1.0MPa) |
| 12-M20(1.6MPa) | ||||||
| LXXG -250 | 250 | 400 | 433 | 395 | 350 | 12-M20(1.0MPa) |
| 450 | 438 | 405 | 355 | 12-M24(1.6MPa) | ||
| LXXG -300 | 300 | 450 | 483 | 445 | 400 | 12-M20(1.0MPa) |
| 500 | 488 | 460 | 410 | 12-M24(1.6MPa) | ||
